代码组及其含义“模态代码” 和 “一般” 代码“形式代码” 的功能在它被执行后会继续维持，而 “一般代码” 仅仅在收到该命令时起作用。定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。在“模态代码”里，当前的代码会被加载的同组代码替换。

注意：在G之后没有接续数值指令中，在运转时将变成G00的动作。（注1）印有“*”记号表示初期状态应选择的指令码或被选择的指令码。印有“※”记号表示初期状态依参数所选定指令码或被选择的指令码。

（注2）同一单节指定2个以上的G指令时，最后的G指令有效。

代码解释　

G00 位置定位 (快速进给)

1. 格式 G00 X_ Y_ Z_α＿；（α为附加轴）依当时的G90或G91的状态而为绝对值或增量值表示。

2. 机能及目的此一指令伴随坐标语，以现在点做为始点，坐标语指令值为终点，以直线或非直线路径作位置定位。

3. 详细说明

（1）一旦此指令指定时，此G00模式改变其它的G机能，直到G01，G02或G03指令指定为止，G00模式保持有效。G00模式有效时，其后的G00指令只需指定坐标语即可。

（2）在G00模式，刀具总是在单节的始点被加速，终点被减速。当到位状态确定后行一单节，到位与否的宽度由参数设定。

（3）09组的G机能（G72～G89）依G00指令出现而变成取消状态（G80）。

（4）刀具的路径为直线或非直线依参数的选择而定，但是定位时间不改变。

a　直线路径：与直线补间（G01）方式相同，速度受各轴快速进给速度的限制。

b　非直线路径：各轴独立，以最大速度移动定位。

4. 举例G91 G00 X－270000 Y300000 Z150000；

G01 直线补间

1. 格式 G01 X_ Y_ Z_F_按当时的G90或G91的状态，而为绝对值或增量值坐标。F为表示速度资料的数值。

2.机能目的此一指令伴随坐标语及速度指令，刀具人现在点起，坐标指定的终点止，以位址F所指定的速度移动。F指定的速度，通常为恨具中心进行方向的线速度。

3.详细说明一旦此指令指定时，它将保持到01组中的其它G指令（G00，G02，G03，G33）被指定时，支委会改变G01的模式，因此，如果下一个指令还是G01，而且进给速度也相同，那么只需指定坐标语即可。如果在第一次出现G01指令的各式段中没有给F指令，则产生各式错误“P62”。旋转轴的进给速度以度/min（小数点定位单位）。不想从事底层工作，想摆脱现状，想学习UG编程，可以加微UG202020学习CNC加工编程技术。

（F300＝300度/min）09组的G机能（G72～G89）按G00指令出现而变成取消状态（G80）

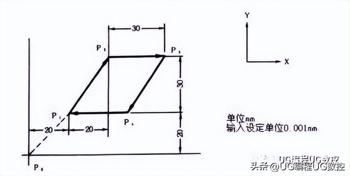

4. 举例P1→P2→P3→P4→P1以进给速度300mm/min切削。但是，P0→P1为刀具的快速定位。

G90 G00 X20000 Y20000；P0→P1

G01 X20000 Y30000 F300；P1→P2

X30000 ；P2→P3

X－20000 Y–30000；P3→P4

X－30000 ；P4→P1

G02/G03 G17/G18/G19 螺旋补间 (G02/G03, G17/G18/G19)

1.功能及目的依据G02/G03之圆弧补间指令以及平面选择G指令（G17，G18，G19），在选择平面内，可以一边做圆弧补间，一边做第3轴的直线补间。一般而言，螺旋补间的速度被指定为包含第3轴补间成分的切线速度F，如图中的上图所示　无论如何，当圆弧平面成分的速度指定时，其被指定在圆弧平面切线速度F，就如图中的上图所示。NC会自动计算螺旋补间的切线速度F，所以在圆弧平面上的切线速度就是F。

2. 格式

圆弧在 XY 面上G17 G02 ( G03 ) G90 ( G91 ) X_ Y_ F_;或G17 G02 ( G03 ) G90 ( G91 ) I_ J_ F_;或G17 G02 ( G03 ) G90 ( G91 ) R_ F_;

圆弧在 XZ 面上G18 G02 ( G03 ) G90 ( G91 ) X_ Z_ F_;或G18 G02 ( G03 ) G90 ( G91 ) I_ K_ F_;或G18 G02 ( G03 ) G90 ( G91 ) R_ F_;

圆弧在 YZ 面上G19 G02 ( G03 ) G90 ( G91 ) Y_ Z_ F_;或G19 G02 ( G03 ) G90 ( G91 ) J_ K_ F_;或G19 G02 ( G03 ) G90 ( G91 ) R_ F_;

圆弧所在的平面用G17, G18 和G19命令来指定。但是，只要已经在先前的程序块里定义了这些命令，也能够省略。圆弧的回转方向像下图表示那样，由 G02/G03来指定。在圆弧回转方向指定后，指派切削终点坐标。

G90 是指定在绝对坐标方式下使用此命令；而 G91 是在指定在增量坐标方式下使用此命令。另外，如果G90/G91已经在先前程序块里给出过，可以省略。圆弧的终点用包含在命令施加的平面里的两个轴的坐标值指定 ( 例如，在 XY平面里，G17用 X, Y 坐标值 ) 。

终点坐标能够像 G00 和 G01 命令一样地设置。圆弧中心的位置或者其半径应当在设定圆弧终点之后设置。圆弧中心设置为从圆弧起点的相对距离，并且对应于 X，Y 和Z 轴表示为 I, J 和 K。圆弧起点坐标值减去圆弧中心对应的坐标值得到的结果对应分配给 I、J、K。

3. 举例

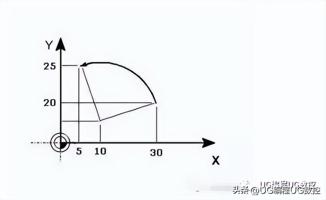

圆弧起点的 X 坐标值 ———— 30.圆弧中心的 X 坐标值 ———— 10.因此，“I” 就是 20. (10 – 30 = 20)圆弧起点的 Y 坐标值 ———— 10.圆弧中心的 Y 坐标值 ———— 5.因此，“J” 就是 5. (10 – 5 = 5)结果，这个情况下圆弧命令如下所列：G17 G03 G90 X5. Y25. I-20. J-5.;或者，G17 G03 G91 X-25. Y15. I-20. J-5.;因为圆弧半径通常是已给了的，也能够用圆弧半径给命令赋值。在已给的例子里，圆弧半径是 20.616。因此，该命令能够如下表示：G17 G03 G90 X5. Y25. R20.616.;或者，G17 G03 G91 X-25. Y15. R20.616;注意 1) 把圆弧中心设置为 “I”, “J” 和 “K”时，必须设置为圆弧起点到圆弧中心的增量值 (增量命令).注意 2) 命令里的“I0”, “J0” 和 “K0” 可以省略。偏移值指定要求。

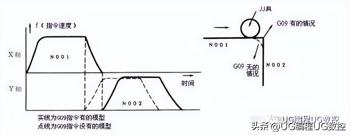

G09 正确停止检查 (G09)

1.机能及目的

刀具的进给速度急促变化时防止机械的振动，以及转角切削时防止圆角的发生，机械减速停止，到位状态确信后，次一单节的指令才开始执行。能达到这些目的机能为正确停止横坐标机能。

2. 格式 G09；

3. 举例

N001G09G01X100.000F150；　　　　　减速停止，到位状态确认后，次单节才开始执行。

N002 Y100.000；

G10刀具补正资料程式输入（G10）

1.机能及目的

刀具补正量及工件坐标补正量可用G10指令设定或变更。绝对值（G90）模式时，指令补正量成为刀具的新补正量；增量值（G91）模式时，现在刀具的补正量加上指令补正量成为刀具的新祉正量

2.格式

工件补正输入G90 G10 L2 P_X＿_Y＿_Z＿；

G91 G91模式时，补正量为增量值，程式执行时，补正量累绩加算。所以，在G10指令前的G90或G91模式需注意。

P︰0 外部工件坐标；

1 G54

2 G55

3 G56

4 G57

5 G58

6 G59

P为0~6以外之数字时，P之值视为1。当P省略时，视为现在选择中的工件坐标补正量输入。

刀具補正輸入 •

刀具补正记忆1的场合格式

G10 L10 P_R_；

P︰补正号

R︰补正量•

刀具补正记忆2的场合格式G10 L10 P_R_；长补正开关补正 G10 L11 P_R_；长补正磨耗补正G10 L12 P_R_；径形状补正G10 L13 P_R_；径磨耗补正工件坐标系统补正输入（工件坐标系统补正组数追加时）格式G90 G10 L20 Pn X＿ Y＿ Z＿α＿； (α为附加轴)G91 n=1~48 n=1~48 以外或P 指令省略时，视为现在选择中的工件坐标补正输入。

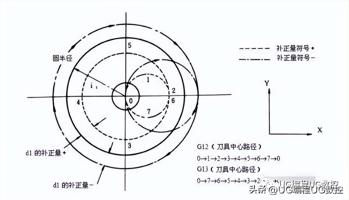

G12/G13圆切削（G12/G13）

1.机能及目的

圆切削就是刀具由圆的中心出发作内圆切削，描绘全圆中心的一连串切削动作。

2.格式

G12 (G13) I＿ D＿F＿；

圆切削的旋转方向有G12，G13如以下的区别。

G12：顺时针方向（CW）G13：反时针方向（CCW）I：圆的半径（增量值），符号忽略D：补正号码（补正号码和补正资料不显示在设定显示装置上）

3.详细说明

没有补正号码“D”或不正确的补正号码时，程式异警出现。“半径I－补正量”是0或负值时，程式异警圆半径错误出现。补正量的符号，＋表示缩小，－表示放大。圆切削由G17，G18，G19选择目前的平面执行。

G20/G21英制与公制指令的切换（G20/G21）

1.机能及目的

按G指令指定，英制及公制指令的切换可以变更。

2.格式

G20；英制指令 G21；公制指令

3.详细说明

G20，G21的切换仅对直线轴有意义，对于旋转轴无意义。G20，G21仅对指令单位进行切换，输入单位不予切换。也就是说，在起始英制处于开关（OFF）时，即使是将加工程序的指令单位以G20切换成英制单位，刀具补正量等待各设定单位仍然保持公制单位不变，就对设定值予以注意。

G28/G29参考原点复归（G28/G29）

1.机能及目的G28指令指定时，以G0速度定位至指令轴位置以后，各轴以快速进给速度做第1参考点复归。G29指令时，各轴以快速进给速度到达G28或G30的中间点以后，以G0速度定位至指令指置。

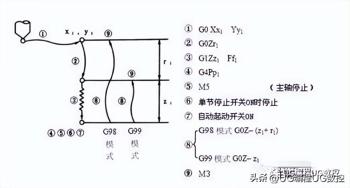

2.格式G28 X_ Y_ Z_ α_；（α= 附加轴）[自动参考点复归] G29 X_ Y_ Z_ α_；（α= 附加轴）[开始位置复归]

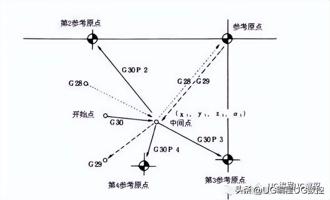

G30第2，第3，第4参考原点复归（G30）

1.机能及目的

G30P2（P3，P4）指令的指定，第2，第3或第4参考原点位置的复归可以执行。

2.格式

G30 P2 (P3, P4) X＿ Y＿ Z＿ α＿;（α為附加軸。）

3.详细说明

第2、第3或第4参考原点的复归以P2、P3或P4指定，P指定或P0、P1、P5以上的时忽略皆以第2参考原点复归执行。第2、第3或第4参考原点的复归与第1参考原点复归情形一样，经同G30指定的中间点以后，复归至第2、第3或第4参考点的位置。第2、第3或第4参考点位置坐标是机械囿的位置，可以在设定显示装置上确认。第2、第3或第4参考原点复归后，G29指令执行时，G29复归点位置是最后执行参考原点复归的中间点位置。

G33英制螺纹切削（G33）

1.概要

在G33指令中，若指定1英寸相当的牙数，刀具的进给控制可与主轴转速同步，等道程的直线螺纹切削及锥状螺纹切削等可以加工。

2.格式

G33 Z ＿ E ＿ Q ＿；Z：螺纹长轴方向的位址 (X, Y, Z) 及螺纹长。E：长轴（移动量最多的轴）方向，1 英吋中含有的牙数（小数点指令亦可）。Q：螺纹切削开始角度 (0~360°)。

3.详细说明

1英寸相当的牙数为长轴方向的牙数指定。E码亦用于精密道程长的指定，牙数的指定或精密道程长的指定，可按参数选择E 的指令值，在道程换算时需在道程值的范围內。

G40/G41/G42刀具径补正 (G40/G41/G42)

1. 格式

G41 X_ Y_;G42 X_ Y_;

当处理工件 (“A”) 时，就像下图所示，刀具路径 (“B”) 是基本路径，与工件 (“A”)的距离至少为该刀具直径的一半。此处，路径 “B” 叫做由 A 经 R 补偿的路径。因此，刀具直径偏置功能自动地由编程给出的路径 A以及由分开设置的刀具偏置值，计算出补偿了的路径B。就是说，用户能够根据工件形状编制加工程序，同时不必考虑刀具直径。因此，在真正切削之前把刀具直径指派为刀具偏置值；用户能够获得精确的切削结果，就是因为系统本身计算了精确的补偿了的路径。

在编程时用户只要插入偏置向量的方向 (举例说， G41：左侧， G42：右侧)和偏置内存地址 (例如， D2：在“D” 后面是从 01 到 32的两位数字)。所以用户只要输入偏移内存号码 D (根据 MDI)，只不过是由精确计算刀具直径得出的半径。2. 偏置功能G40: 取消刀具直径偏置G41: 偏置在刀具行进方向的左侧G42: 偏置在刀具行进方向的右侧

G43，G44/G49 刀具长补正/取消 (G43，G44/G49)

1.机能及目的

依据这些指令，各轴移动指令的终点位置，可依设定的补正量做补正。所以，程式作成时假想刀具长的值与实际的值，可以用补正量方式设定，以提高程式的通用性。

2.格式

刀具长补正＋G43 Z_ H_；刀具长补正＋起点 G40 Z_；刀具长补正取消刀具长补正-G44 Z＿ H＿；刀具长补正－起点G49 Z_；刀具长补正取消

3.详细说明

在设置偏置的长度时，使用正/负号。如果改变了 (+/-) 符号， G43 和 G44 在执行时会反向操作。因此，该命令有各种不同的表达方式。举例说：首先，遵循下列步骤度量刀具长度。

1）.把工件放在工作台面上。

2）.调整基准刀具轴线，使它接近工件表面上。

3）.更换上要度量的刀具；把该刀具的前端调整到工件表面上。

4）.此时 Z 轴的相对坐标系的坐标作为刀具偏置值输入内存。通过这么操作，如果刀具短于基准刀具时偏置值被设置为负值；如果长于基准刀具则为正值。因此，在编程时仅有 G43 命令允许您做刀具长度偏置。

4. 举例

G00 ZO; G00 G43 Z0 H01; G00 G43 Z0 H03;或者 G00 G44 Z0 H02; 或者G00 G44 Z0 H02;G43, G44 或 G49 命令一旦被发出，它们的功效会保持着，因为它们是 “模态命令”。因此， G43 或 G44 命令在程序里紧跟在刀具更换之后一旦被发出；那么 G49 命令可能在该刀具作业结束，更换刀具之前发出。

注意 1) 在用 G43 (G44) H 或者用 G 49 命令的指派来省略 Z 轴移动命令时，, 偏置操作就会像 G00 G91 Z0 命令指派的那样执行。也就是说，用户应当时常小心谨慎，因为它就像有刀具长度偏置值那样移动。

注意 2) 用户除了能够用 G49 命令来取消刀具长度补偿，还能够用偏置号码 H0 的设置(G43/G44 H0) 来获得同样效果。注意 3) 若在刀具长度补偿期间修改偏置号码，先前设置的偏置值会被新近赋予的偏置值替换。标系就被取消。以上命令也能够用于取消局部坐标系。

注意 (1) 当用户执行手动原点返回时，局部坐标系执行原点返回的轴的原点与工件坐标系就等同了。也就是说，这个操作与 [G52a0;] 命令一样 (a: 是执行原点返回进程的那个轴)。

注意 (2) 即便已经设置了局部坐标，工件坐标系或者机床坐标系不会被改变。

注意 (3) 工件坐标系是用 G92 命令设置的。如果各个坐标值未设置，局部坐标系里未给坐标值的轴将被设置成先前各轴一样的值。

注意 (4) 在刀具直径偏置方式下，用 G52 命令来暂时取消该偏置功能。

注意 (5) 当移动命令紧跟在 G52 程序块功能之后发出时，通常必须采用绝对命令。

G52局部坐标系设定（G52）

1.机能及目的

在G54~G59 的各工件坐标系上可以用G52指令，指定局部坐标系的程式原点。G52指令可以取代G92指令，用来指定加工程式的原点与工件终点的偏移量。

2.格式

G54 (G54~G59) G52 X＿ Y＿ Z＿ ;

3.详细说明

G52指令指定后在次一G52指令指定前保持有效。且G52指令指定时不产生移动。G52指令可以不改变工件坐标系(G54~G59) 而可以任意再设定加工的坐标系。电源投入后，参考原点复归及挡块式手动原点复归时局部坐标系被取消。(G54~G59) G52X 0 Y 0 Z 0；可取消局部坐标系。绝对值模式（G90）时的坐标指令会向局部坐标系的位置移动。

G53 基本机械坐标系 (G53)

1. 格式

( G90 ) G53 X_ Y_ Z_;

2. 功能

基本机械坐标系为机械上固定位置（刀具交换位置、行程极限位置等）的坐标系。G53指令及坐标指令指定时，刀具向基本机械坐标系上的指令位置移动。

3.详细说明

基本机械坐标系在电源投入后，以自动或手动参考原点复归。决定的参考原点为基准，自动地建立起坐标系。基本机械坐标系不会因G92指定而改变。G53指令仅在指定的单节有效。G53指令在增量值指令（G91）时，以选择中的坐标系的增量值移动。即使G53指令指定时，指令轴的刀具径补正量不取消。第1参考原点的坐标值是以基本机械坐标系的零点（原点）起到参考原点复归位置的距离。所有G53命令均以快速进给方式移动。当G53命令和G28（零点复归）命令被指定在同一单节时，后续的命令有效。

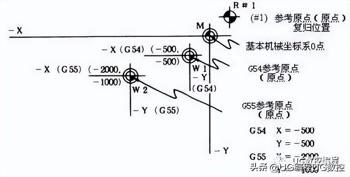

G54-G59 工件坐标系设定和工件坐标系补正(G54-G59)

1. 格式

工件坐标系选择 (G54〜G59) (G90) G54 X＿ Y＿ Z＿;

工件坐标系设定 (G54) G92 X＿ Y＿ Z＿;

2.机能目的

工件坐标是以加工工件的斟点做为原点，便于加工程式作成的坐标系。本指令的使用，可以移动工件坐标系的位置。工件坐标系于程式作成时可有6种(G54~G59) 对于可以本指令所选择的现在的工件坐标系，刀具的现在位置变成以现在工件坐标系的指令坐标值重新设定。（刀具的现在位置含刀具径，刀具长。）

本指令的使用，刀具的现在位置变成以假想机械坐标系的指令坐标值的设定。（刀具的现在位置含刀具径、刀具长。）(G54, G92)

2. 功能G54〜G59 指令即使有工件坐标系的切换时，指令轴的刀具径的补正量亦不取消。电源投入时，G54坐标系被选择。G54〜G59 指令是持续模式指令。G92指令的指定使坐标系移动。工件坐标补正量的设定量是以基本机械坐标系零点起的距离表示。

G54（工件坐标系）的模式时，以G92指令可以设定新工件坐标系。同时其它的工件坐标2~6 （G55~G59）也与工件坐标系平行移动，从而设定新的工件坐标系2~6。新的工件参考点（原点）起，仅以工件坐标系补正量的移动位置构成假想机械坐标系。

G63攻牙模式（G63）

1.机能及目的

G63指令可使NC系统建立最适合攻牙的控制模式说明如下：切削百分率固定为100%。单节间的减速指令无效。进给保持无效。单节停止无效。攻牙模式的信号输出。G63模式可用正确停止检查（G61），自动转角百分率调整。（G62）或切削模式（G64）取消。

2.格式

G63；

G64切削模式（G64）

1.机能及目的

G64指令使用时，NC以平滑的切削面的切削模式加工此一模式在正确停止横坐标模式（G61）及逆向切削进给单节间不作减速停止，而是连续的执行次一单节。G64指令可用正确停止横坐标模式（G61），自动转角百分率调整（G62）或攻牙模式（G63）取消。

2.格式

G64；

固定循环　

标准固定循环；G80~G89, G73, G74, G76

1.机能及目的

位置定位及钻孔和攻牙等的加工程式可以仅用1个单节的指令，按照一定的加工顺序执行的机能，称做固定循环。循环的加工顺序及机能一览表如下所示。另外，依据标准固定循环的编辑，使用者本身可以变更固定循环的加工顺序及登录，也可以自己把编辑的固定循环程式输入NC系统中。固定循环机能一览表如下表所示。

G码钻孔开始方向（－Z方向）在孔底的动作旋转动作（＋Z方向）用途暂停主轴G73间歇进给有－快速进给步进循环G74切削进给有正转切削进给反向攻牙循环G76切削进给－定位主轴停止快速进给精镗孔循环G80－－－－取消G81切削进给－－快速进给钻孔嵌镗孔循环G82切削进给有－快速进给钻孔计数式镗孔循环G83间歇进给－－快速进给钻深孔循环G84切削进给有反转切削进给攻牙循环G85切削进给－－切削进给镗孔循环G86切削进给有停止快速进给镗孔循环G87快速进给－正转切削进给反向镗孔循环G88切削进给有停止快速进给镗孔循环G89切削进给有－切削进给镗孔循环

2.格式

3.详细说明

孔加工模式有钻孔、反镗孔、攻牙和镗孔固定循环模式，孔定位资料用于X和Y轴的定位，也加工资料是实际加工资料，同期选择是由G84或G74指令选择同期或非同期或非同期攻牙方式。孔位置资料及重复次数是非持续模式，孔加工资料是持续模式。在固定循环中或固定循环同一单节中，M00，M01指定时，固定循环忽视M00，M01指令，在定位后M00，M01信号才输出。X，Y，Z，R中的任一人指定时，固定循环即可实施。

实际的动作可分为下列7种

•动作1：指示X，Y轴位置后以G00作位置定位。

•动作2：位置定位完了后（到达始点），若是G87指令时，M19的指令从控制装置向机械侧输入；M指令执行且完了信号送回控制装置时，次一动作开始执行。其次如单节停止开关为ON时，位置定位完了后，单节众停止。

•动作3：到R点的定位，是以快速进给执行。

•动作4：孔加工是以切削进给执行。

•动作5：孔位置加工的动作，按固定循环的模式而异，有主轴停止（M05）、主轴反转（M04）、主轴正转（M03）、暂停、刀具位移等。

•动作6：退回R点的动作，按固定循环的模式而异，有切削进给及快速进给等模式。

•动作7：刀具快速进给回到起始点。但是，固定循环完了的动作为动作6或动作7，可按下列G指令作选择。G98　　起始点基准复归G99R点基准复归G98/G99指令是持续模式指令，例如G98一旦指定后，直到G99指定为止，一直保持有效。NC运转准备完了时的初始状态是G98模式。如果没有X，Y，Z或R指令，则孔加工资料忽略。

固定循环的位址及意义：

位址位址的意义G固定循环顺序的选择(G80~G89, G73, G74, G76)X钻孔点位置（绝对值或增量值）的指定Y钻孔点位置（绝对值或增量值）的指定Z孔底部位置（绝对值或增量值）的指定P在孔底部位置时，暂停时间的指定（小数点以下忽略）QG73, G83 中，每次的切入量，或G76, G87 中位移量的指定（增量值）RR点全置（绝对值或增量值）的指定F切削进给速度的指定L固定循环重复次数的指定0~9999

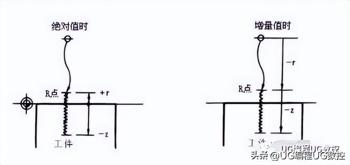

绝对值指令与增量值指令的不同处：

G73 步进循环(G73)

1. 格式

G73 Xx1 Yy1 Zz1 Qq1 Rr1 Ff1 Pp1 ，Ii1，Jj1；P : 暂停指定2. 功能

G74 反向攻牙(G74)

1. 格式

G74 Xx1 Yy1 Zz1 Rr1 Pp1 Rr2(or S1,S2) ,Ii1 ,Jj1;P : 暂停指定2. 功能

当“r2”为1时，为同期攻牙模式，当“r2”为0时，为非同期攻牙模式。G74执行时，进给百分率调整无效，百分率调整自动地为100%。当暂时停止被按下快速进给时顺序③~⑥将无法立即停止，直到⑥执行完了后才停止，但如在①, ②, ⑨时，则立即暂停。单节停止运转时的停止位置为①, ②, ⑨指令完了时。G74及G84模式时，（攻牙中）的信号从NC输出。G74同步攻牙模式中M3, M4, M5 和S码不输出。此机能是在同期攻牙时，主轴及攻牙伺服轴之间的加减速速模式可以有最大有3段的选择。使行主轴的实际加减速模式更加接近速度回踟时的加减速模式，在各档的加减模式可最大也可以设定至3段加减速。

G76 精镗孔循环(G76)

1. 格式

G76 Xx1 Yy1 Zz1 Rr1 Iq1 Jq2 Ff1；2. 功能

单节停止运转时的停止位置为①, ②, ⑦指令完了时。本指令的使用，在加工面上不会有伤痕，强以作高精度的镗孔加工。（切削后的退回与刀尖相反方向位移动作）位移量依位址I, J, K 如下的指定。G17时：I, J G18时：K, I G19时：J, K 位移量以直线补间执行进给速度以F指定。

G80 取消固定循环进程 (G80)

1. 格式

G80;2. 功能这个命令取消固定循环方式，机床回到执行正常操作状态。孔的加工数据，包括 R 点， Z 点等等，都被取消；但是移动速率命令会继续有效。(注) 要取消固定循环方式，用户除了发出G80 命令之外，还能够用 G 代码 01 组 (G00, G01, G02, G03 等等) 中的任意一个命令。

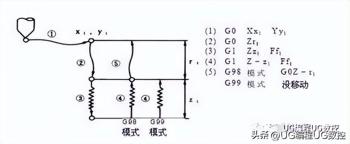

G 81 钻孔，铅孔(G81)

1. 格式

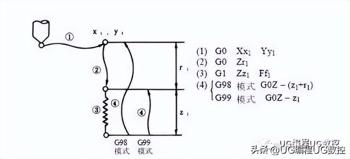

G81 Xx1 Yy1 Zz1 Rr1 Ff1，Ii1 ，Jj1；2. 功能

G81 命令可用于一般的孔加工。

G82 钻孔，计数式镗孔(G82)

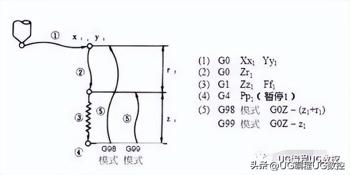

1. 格式 G82 Xx1 Yy1 Zz1 Rf1 Ff1 Pp1，Ii1 ，Jj1；P : 暂停指定

2. 功能

G83 深孔钻循环(G83)

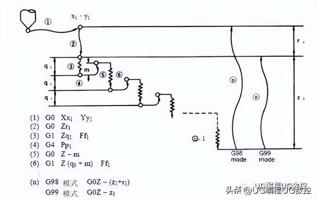

1. 格式 G83 Xx1 Yy1 Zz1 Rr1 Qq1 Ff1，Ii1，Jj1；Q ：每次切削量的指定，通常以增量值来指定2. 功能

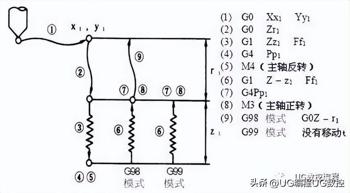

G84 攻牙循环(G84)

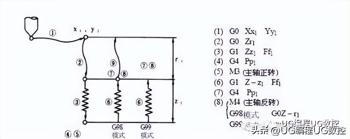

1. 格式 G84 Xx1 Yy1 Zz1 Rr1 Ff1 Pp1 Rr2 (或 S1，S2) ，Ii1，Jj1；P_:暂停指定

2. 功能

当“r2”为1时，执行同期攻牙模式，当“r2”为0时执行非同期攻牙模式。G84执行时，进给百分率调整无效，百分率调整自动变为100%。空跑也无效。G84执行中，自动运转暂停按钮按下时，若加工顺序为③到⑥时，运转不暂停，直到顺序⑥完了后才停止，加工顺序为①， ②，⑨的快速进给时，运转立即停止。单节停止运转时的停止位置为①， ②，⑨的指令完了时。G84模式时，（攻牙中）的信号从NC输出。此机能是在同期攻牙时，主轴及攻牙伺服轴之间的加减速速模式可以有最大有3段的选择。使得主轴的实际加减速模式更加接近速度回路时的加减速模式，在各齿轮档的加减速模式可最大也可以设定至3段加减速。当攻牙至孔底后反转时，在反转的时，可以使用比主轴旋转速度更快的速度来快速反转，（例如：攻牙指令速度是2000转，而在攻牙反转时，可以4000转）在反转当中，主轴旋转速度将如同持续情报一样一直被保持住。

G85 镗孔循环(G85)

1. 格式 G85 Xx1 Yy1 Zz1 Rr1 Ff1，Ii1 ，Jj1；2. 功能
