氮化镓作为主流的快充技术,已经在快充充电器中得到非常广泛的应用。而安克推出的GaN Prime充电器,则是在充电器初级使用氮化镓器件的同时,次级也使用氮化镓器件进行同步整流,取代传统的硅器件,利用氮化镓的性能优势,进一步挖掘充电器的性能潜力。

充电头网拆解了安克两款65W 2C1A氮化镓充电器,分别为型号A2667的氮化镓超能充,和型号为A2668的全氮化镓充电器。两款充电器外观设计相近,看起来几乎一样。但是内部设计却区别很大,下面充电头网就通过一篇对比文章,展示全氮化镓与氮化镓充电器的不同,看看低压氮化镓器件是什么样子的。

产品外观

包装盒

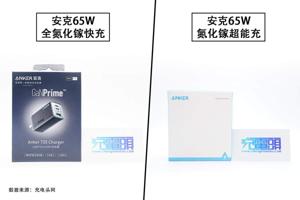

安克65W全氮化镓充电器作为安克的全新系列产品,其包装盒也一改传统,设计更为丰富,极具科技感。安克65W氮化镓超能充则采用经典蓝白配色包装盒,简约大方。

外观

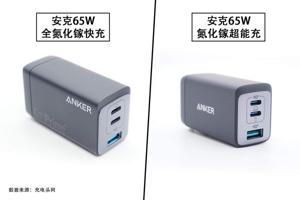

虽然外包装差别很大,但在两款充电器整体外观却比较相似,均采用黑色哑光PC材质外壳,顶部也都设有银色装饰板。

尺寸/功率密度

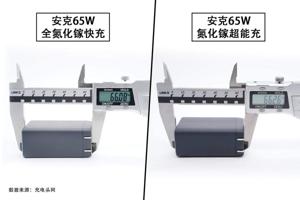

两款充电器机身长度分别为66.08mm和66.26mm。

宽度分别为29.13mm和29.04mm。

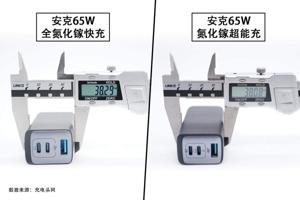

厚度分别为38.29mm和38.08mm,通过测量可以看出两款充电器大小相当,功率密度都是0.88W/cm³。

接口

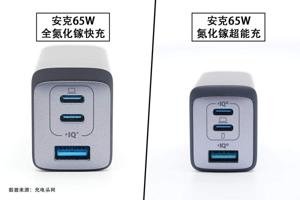

两款充电器均配备时下主流2C1A三个USB接口,且胶芯都有安克经典蓝色配色。

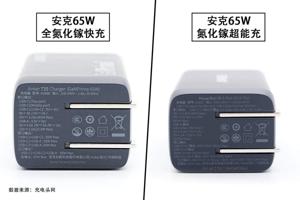

铭牌

安克65W全氮化镓充电器参数

型号:A2668

输入:100-240V~50/60HZ 1.8A

输出:

USB-C1/C2:5V3A、9V3A、15V3A、20V3.25A (65W Max)

USB-A:4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A (22.5W Max)

双口输出:

USB-C1+USB-C2:65W Max

USB-C1+USB-A:65W Max

USB-C2+USB-A:24W Max

三口输出:

USB-C1+USB-C2+USB-A:65W Max

总输出:65W Max

产品通过了CCC认证。

安克65W氮化镓超能充参数

型号:A2667

输入:200-240V~50/60HZ 1A

单口输出:

USB-C1/C2:5V3A、9V3A、15V3A、20V3.25A (65W Max)

PPS:3.3-16V3.25A(52W Max)

USB-A:4.5V5A、5V4A、5V4.5A、5V3A、9V2A、12V1.5A(22.5W Max)

双口输出:

C1+C2:45W+20W(65W Max)

C1+A:40W+22.5W(62.5W Max)

C2+A:12W+12W(24W Max)

三口输出:

C1+C2+A:40W+12W+12W(64W Max)

总输出:65W Max

安克创新科技股份有限公司

充电器已经通过了CCC认证。

重量

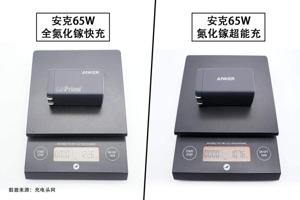

安克65W全氮化镓充电器净重约为123g,安克65W氮化镓超能充净重约为108g。

内部结构

正面布局

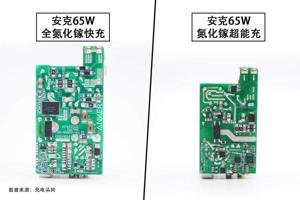

两款充电器的PCBA模块从正面看起来非常接近,都是三段式结构,上方为相同的五颗高压电解电容,中间是变压器,下方是降压电路,用于USB-C和USB-A口输出。

其中A2667氮化镓超能充,在变压器的两侧都焊接有小板,分别焊接氮化镓主控芯片,氮化镓开关管以及同步整流电路。充分利用空间,减小体积。

背面布局

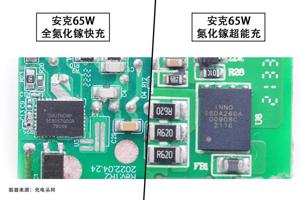

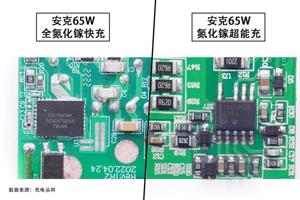

两款充电器的PCBA模块背面都相当简洁,其中A2668全氮化镓充电器是使用了合封氮化镓芯片,初级电路得以大幅简化。而A2667超能充使用两块小板焊接,将元件立体化设计,看起来简洁一些。

做工用料

初级控制器

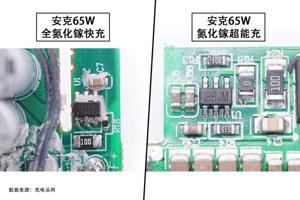

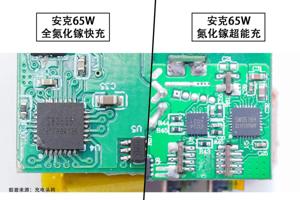

安克A2668全氮化镓充电器初级主控芯片采用南芯科技合封氮化镓芯片SC3057,这颗芯片将高性能多模式反激控制器、氮化镓驱动、氮化镓开关管、供电和保护等电路集成在一颗散热增强的QFN6*8封装内部。通过合封来简化外部元件数量,并消除传统驱动走线寄生参数对高频开关的影响。

安克A2667充电器内开关电源主控芯片为ON安森美NCP1342,这是一颗高频反激准谐振初级PWM控制器,内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

同步整流控制器

安克A2668全氮化镓充电器内部的同步整流控制器来自南芯科技,型号SC3520,支持直驱氮化镓同步整流管。SC3520是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容包括氮化镓在内的多种MOS。

安克A2667超能充的次级同步整流控制器采用MPS MP6908A,最高工作频率600KHz,支持DCM/CCM/QR准谐振工作模式,内置振铃检测防止DCM和QR运行下误开通,支持逻辑电压和标准电压同步整流管。

协议芯片

两款充电器均为AC-DC电源固定电压输出,搭配二次降压电路的方案。降压充电芯片均来自智融。其中A2668全氮化镓充电器采用两颗智融SW3536用于2C1A输出。

SW3536是一款高集成度的多快充协议双口充电芯片,支持USB-A+USB-C双口快充输出,支持双口独立限流。内部集成了7A高效率同步降压变换器,支持多种快充协议,最大支持140W输出功率。

SW3536集成CC/CV模式,双口管理逻辑以及双芯片动态功率分配,外围元件精简,是一颗完整的高性能多快充协议双口充电解决方案。SW3536支持36V输入电压,满足12-24V输入车充应用。

而A667超能充则使用了智融SW3516H和SW3518S两颗充电芯片用于USB-C和USB-A口快充降压输出。两颗芯片均支持USB-C和USB-A双口输出应用。

初级开关管

安克A2668全氮化镓充电器的初级开关管为南芯SC3057合封氮化镓芯片内置,氮化镓开关管导阻为165mΩ,采用QFN6*8封装,增强散热能力。安克A2667超能充充电器的初级开关管为英诺赛科INN650DA260A,采用DFN5*6封装,导阻为260mΩ。

同步整流管

安克A2668全氮化镓充电器的同步整流管为氮化镓,来自英诺赛科,型号INN150LA070A,是一颗耐压150V,导阻7mΩ的增强型氮化镓单管,具有非常低的栅极电荷和超低的导通阻抗,可有效减小驱动损耗和导通损耗,加之其超小的封装,适合应用于AC-DC的同步整流,D类功放,高频DC-DC转换器,通信基站和马达驱动。采用倒装FCLGA3.2*2.2封装。

安克A2667超能充的同步整流管采用AOS万代AON6220,NMOS,耐压100V,DFN5x6封装。

电容

安克A2668全氮化镓充电器五颗高压电容均来自永铭,规格为22μF400V,总容量为110μF。安克A2667超能充的五颗高压滤波电解电容均来自知名品牌AiSHi艾华,其中四颗规格都是400V 22μF。第五颗规格为400V 33μF。

两款充电器的输出滤波电容均来自永铭,A2668采用两颗NPT系列固态电容,A2667采用两颗NPX系列固态电容,电容规格相同,均为470μF 25V。

产品性能

协议

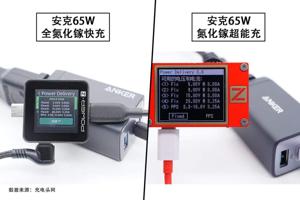

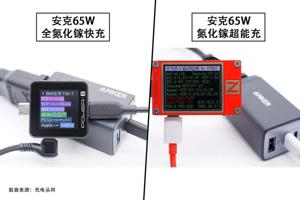

使用ChargerLAB POWER-Z KM002C测得安克65W全氮化镓充电器USB-C1口支持FCP、SCP、AFC、QC3.0+、QC4+、PD3.0、PPS、Apple2.4A、Samsung 5V2A充电协议。

测得安克65W氮化镓超能充USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议,兼容性非常好。

测得两款充电器的USB-C2充电协议都与自身的USB-C1口的相同。

测得安克65W全氮化镓充电器USB-A口支持FCP、SCP、AFC、QC3+快充协议。测得安克65W氮化镓超能充USB-A口支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、PE2.0充电协议。

PDO

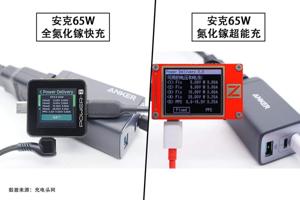

安克65W全氮化镓充电器USB-C1口具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位,以及3.3-11V5A一组PPS电压档位。安克65W氮化镓超能充C1口具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位,以及3.3-16V3.25A一组PPS电压档位。

安克65W全氮化镓充电器USB-C2口具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位,以及3.3-11V5A一组PPS电压档位。安克65W氮化镓超能充C2口具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位,以及3.3-16V3.25A一组PPS电压档位。

充电头网总结

最后附上安克这两款充电器对比表格,方便大家对比两款产品之间的区别。

氮化镓以出色的性能优势,成功改写了快充形态,显著缩减了充电器体积,在同等体积下,增添更多输出接口,并提升输出功率。或是显著压缩充电器体积,更加易于携带。全氮化镓技术,在充电器初级使用氮化镓的基础上,次级同步整流也使用氮化镓器件取代传统硅器件,可以获得更高的功率密度和能效。

安克A2668全氮化镓充电器内置南芯合封氮化镓芯片,芯片集成控制器和氮化镓开关管在一个封装内,占板面积大幅减小,相比A2667超能充内部结构大幅简化。次级采用英诺赛科INN150LA070A氮化镓开关管进行同步整流,为业内首款全氮化镓充电器。

两款充电器均为二次降压方案,使用智融充电芯片进行降压和协议控制。安克A2668全氮化镓充电器采用更新的SW3536芯片,支持Power IQ4.0全时功率分配技术。新器件和新技术的应用,让充电更快,更加智能。
