一、常用快捷键：

Home ：改变当前视图到正三侧视图。

End ：改变当前视图到正等侧视图。

Ctrl+Alt+T ：与俯视图对齐。

Ctrl+Alt+F ：与前视图对齐。

Ctrl+Alt+R ：与右视图对齐。

Ctrl+Alt+L ：与左视图对齐。

Ctrl+Alt+Z ：启用缩放视图，可具体缩放数字比例。

F6：启用缩放功能，放大或缩小某一特定区域。

F7：启用旋转命令。

F8：改变当前视图到选择的平面、基准面或当前视图方位最接近的平面视图。

Ctrl+F ：以合适窗口的方式调整工作视图的中心和比例，从而显示所有对象。

Ctrl+J ：切换特征颜色、图层、线性和线宽等。

Ctrl+2 ：切换功能版与经典版。

Ctrl+1 ：进入定制环境。

Ctrl+B ：隐藏所选特征。

Ctrl+D ：删除所选的。

Ctrl+W ：显示所选类型（需要批量隐藏或者显示某一类型）。

Ctrl+T ：进入移动对象对话框。

Ctrl+M ：从制图环境切换到模型环境。

Ctrl+H ：模型环境下的剪切截面。

Ctrl+Shift+D ：从模型环境切换到制图环境。

W：切换显示 /隐藏坐标系图标。

二、工具解释：

1、组合曲线投影：用 2条曲线生成一条曲线。

2、桥接曲线：将两条未连接的曲线自动连接在一起。

3、连结曲线：将几段连接在一起的曲线结合成一条曲线。

4、在创建特征时，布尔运算有：自动判断、无、求和、求差、求交

其中：求和是两者相加，求差是原来的减去后面的，求交是两者相交部分。

5、偏置的定义：无、单侧、两侧、对称。数字为正往外偏，为负往内偏。

6、抽取曲线：将现有的实体或者曲面的边生成的曲线。

7、直纹面：两条曲线生成的曲面。

8、通过曲线组：由 3条以上的曲线生成的曲面（所有曲线方向要相同）。

9、通过曲线网格：纵横方向的几条曲线生成的曲面。

10、曲面中的缝合，其实就是片体转实体的过程。

三、问答：

1、如何取消选择？

按住 Shift 后，再左键选择需要取消的特征。

2、如何把特征缩小？

主页 →特征 →更多 →缩放体。

3、如何更改创建特征的平面？

①在要修改的特征右键 →编辑草图 →重新附着 → 选择新的平面。

②重新编辑草绘特征 →工具栏的直接草图 →更多 →草图特征 →重新附着 →选择新的平面。

4、在草绘时如何引用现有的边？

曲线 →投影曲线。

5、草绘时，无对称约束。

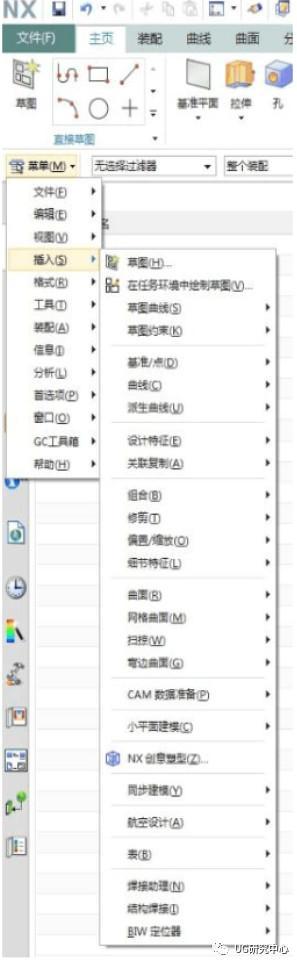

菜单 →插入 →草绘约束 →对称约束。

6、工程图中如何批量隐藏曲线、中心线、基准面、基准点等。

Ctrl+W →曲线、中心线、基准面、基准点后面点减号。

7、工程图中如何隐藏视图边界？

文件 →首选项 →制图 →视图 →工作流 →取消边界显示。

8、钣金环境中，展开后，如何收回去？

直接删除该步骤即可。

9、如何在装配图中直接打开某零件？

在该零件图上按右键 →选设为显示部件

10、在创建特征的时候无法阵列怎么办？

菜单→编辑→特征→移除参数（变成 IGS或 STP的格式一样）

11、工程图中，标注尺寸时，老是被强行对齐怎么办？

①该尺寸右键 →原点 →取消关联，若无效，则使用②的方法。

②按住 Alt键可任意放置。

12、工程图中，详细视图（放大视图）中，标签的箭头移不动怎么办？

①定义视图范围时，确定边界的那个点就是箭头位置，按 Shift 键可随意移动。

②在视图边界壳修改详细视图的边界大小。

③按着 SHIFT 键直接随意拖动。

13、如何测量特征的重量？

A、菜单→工具→材料→指派材料→选择特征→选择材质→确定→菜单→

分析 →测量体 →选择特征 →点对话框左上角的设置 →测量体（更多） →

结果显示 →显示信息窗口 →质量。

B、如果是 UG系统里面没有的材料，则要自己输入该材料的密度：

菜单 →编辑 →特征 →实体密度，后面就与上面的后半段一样操作了。

C、

14、工程图中，前缀与尺寸间的距离太远怎么办？

双击尺寸 →设置 → 文本 →附加文本 →文本间隙因子 →数字改小。

如果是全部都要修改，可在标注前在首选项里面修改，如果是

已经标注了，需要批量修改，则点编辑设置 →尺寸，然后修改。

15、在工程图中，如何修改字体颜色，线条颜色？

标注前，在首选项里面修改，如标注好了，则点编辑设置批量修改。

16、在工程图中，要把半径或者直径的尺寸改为平放如何修改？

首选项 →制图 →尺寸 →放置位置，修改为水平即可。

17、如何导入制定好的工程图框模板？

①直接复制图框后粘贴，注意图框大小要一样或者把 3D 图复制到图框去（但与原来的 3D装配无关联）。

②在安装目录下放置制作好的图框，路径如下：

program file →simens →nx10.0 →localization →PTC →simpl chinese →startup 粘贴模板文件

③3D模型→转工程图→选择图框大小→取消默认的工程视图→

文件 →导入 →部件 →确认 →选择需要的图框 →取消（否则会重复插入）【每次都要调整属性】

18、批量修改颜色或者尺寸。

点编辑设置（与 Ctrl+J 差不多） →过滤 →选择需要修改的类型 →全选 →确定

19、如何取消单色显示？

①视图→可视化→首选项→颜色 /字体→取消单色显示。

②在工程图左侧 → 图纸按右键 →取消单色的勾选。

20、工程图的标题栏中，要进行加（减）一行（列）如何操作？

在标题栏按右键 → 编辑定义 →编辑表 →用鼠标框选一行表格 →右键 →选择 →行 →右键 →插入（在上方）删除一行或者列一样的操作。

21、在工程图中，如何添加零件加工要求的控制框，比如同轴度等？

菜单 →插入 →注释 →选择特征控制框 →输入参数 →选择需要带引线，并点零件位置为箭头位置 →

选择控制框的放置位置 →直接拖动控制框调整位置。

①如果需要两个不同要求的，比如同轴度和垂直度在一起，只能手动叠加（一个有引线一个没有）

②如果要控制框倾斜，则在文字的设置对话框里，修改文字角度即可改变。

22、在创建特征时，往往需要新建基准面，但想要修改时发现修改不了，说是固定了。

在创建基准面时，在对话框最下面的设置栏内勾选关联即可。

23、在工程图中，如何自由愉快地草绘？

在左边图纸页下面，在草绘（若没有就随便草绘一个）上右键 →设置 →取消所有勾选 →确定

这样做无非是为了能顺利地捕捉到特征的关键点。

24、若只想改变某个面的颜色，如何操作？

①Ctrl+J →类型过滤器→选择面→确定→选择需要变更颜色的面→确定→在颜色栏内选择颜色→确定

②菜单 →编辑 →特征 →指派特征颜色。【可以清除颜色，可以为某个小特征更改颜色】

25、Ctrl+M 的快捷键使用不了怎么办？

在角色那里，基础和高级的之间多点几次就好了。（其实是回到默认值）

26、作拉伸特征时，有什么技巧？

做拉伸时，可以同时做出拔模角，但没办法两个方向同时拉伸。

可以拉伸到面或者到下一个（下一个面是多个面或者复杂曲面时）。

27、做螺旋线时，有什么要注意的？

做螺旋线时，可以变直径，变节距。如果是变化很大的，

起点还可以调整原始坐标的点距离（ X、Y、Z）来变化。

28、工程图中，如何生成一个斜视图？

投影视图 →选择父视图 →放置方法 →选择垂直于直线 →放置视图。

29、注释（包括注释、加工要求和基准等）箭头如何移动？

双击注释，回到编辑状态 →指引线：选择终止对象，即新的位置。

30、如何移动特征中的某一个小特征，比如一个孔，或者一个凸台、螺丝柱等？

选择移动面即可，要选择要移动的小特征的全部的面。

31、如何在特征上插入图片？一般在特征上需要比较复杂的图形时用插入图片的形式。

菜单→基准 /点→光栅图像。

32、改图的标示图标在哪里？

菜单 →插入 →注释 →符号标注 →选择自己所想的图形（一般正三角形）。图框大小和字体大小可修改。

33、我想要利用原有的特征的面如何操作？

A、曲面→曲面操作→抽取几何特征→选择面

B、曲面→曲面操作→偏置曲面→偏置距离为 0→选择面

34、如何使一个零件分为 2个或者更多的零件？

主页 →特征 →更多 →拆分体，需要哪个，另一个则可以删除或者隐藏，如果是为了方便修改，则修改后再合并。

拆分体后，两部分都是存在的，可以按右键后按列表选择。

35、如何利用曲面或者平面去修剪掉特征的某一部分？

A、主页→特征→修剪体→选要被修剪的特征→选用于修剪的曲面→ OK

B、曲面→曲面操作→修剪体→选要被修剪的特征→选用于修剪的曲面→ OK

36、如何参考另外一个特征 B来生成或者修改特征 A？

在装配环境下，双击需要修改的特征 A→菜单→插入→关联复制→ WAVE 几何链接→

在对话框内选择类型 →选择参考特征 B→特征 B或者面就过来了。

参考完成后，不能直接删除参考特征 B，必须用删除体： 【可选择面线体】

菜单→插入→修剪→删除体→选择参考特征 B→删除， OK。

37、当一个特征建立了很多特征，使整个零件特征很庞大，运行速度很慢时怎么办？

A、转为 IGS或者 STP格式文档。

B、菜单→编辑→特征→移除参数【也可以对零件中的某一小特征进行移除参数】

38、在工程图中，视图之间不自动对齐如何设置？

A、正在生成视图时：投影视图对话框→放置→方法→勾选关联对齐→ OK

B、已经投影的视图：在投影视图上按右键→视图对齐→选择视图→选择父项视图（被投影的那个视图）→确定

39、工程图中，想要在图框比例不是 1:1的里面作辅助线，如何做到辅助线的尺寸也是 1:1？

最左边的工具角色→内容→高级（只有高级才显示绘图线条的工具）→回到特征界面→按右键→选择曲线（此时曲线工具就增加到工具栏中）【在经典模式条件下才行】→右键→扩大→就可以画曲线了，此时的曲线尺寸为 1:1。

40、在工程图中，插入图框后，图框的相关特性不会跟随过来，需要每次都要重新设置，怎么办？

在安装目录下： program file →simens →nx10.0 →localization →PTC →simpl chinese → startup →model-plain-1-mm-template 把这个文件里面增加各种图纸大小即可，问题是只有新建图纸才有效。

41、当使用偏置区域（偏移面）失败时怎么办？

可以利用移动面，当也失败时，则用拉出面。

42、在装配图里，当是 STP 格式的装配图打开后，是没有约束关系的，后来增加的零件需要装配时注意。

先选择的的那个零件为移动零件，后选择的为固定零件。

43、利用另外一个体时，利用完一次之后还可以再次利用这个体吗？比如我减去这个体之后，工具体就不见了。

可以再次利用的，在相减体对话框时，选择更多→设置→勾选保存工具即可。

44、在修补圆形的曲面时，没有曲面怎么办办？

修补时，在对话框下面选约束曲面即可。

45、如何在打开的装配图里面修改零件名？

标准化工具 -GC 工具箱→零组件更名及导出→在组装图中选择需要更名的零件→选择是否要删除更改名字前的零件→确定。

46、在工程图中，每次都要设置字体和颜色，如何一次性设定？

文件→实用工具→用户默认设置→（左侧）制图→常规 / 设置→（右侧）标准→随便选一个，然后点定制标准→

然后设置每项内容→另存为→输入自己定义的名称→若必要，则再次保存，回到工作界面→菜单→工具→制图标准→

选择刚才自己定义的名称→确定→保存→退出 UG 软件→重新打开 UG 软件，即可随心所用了。

47、如何直接在 3D图上标注尺寸？

点菜单栏的应用模块→在工具栏的左边点 PMI ，此时 PMI 马上出现在菜单栏中→点菜单栏的 PMI →就可以选你所要的内容。

在尺寸工具中选线性→测量出来的尺寸放置的位置不是想要的，则在线性尺寸对话框中的方向进行调整。

48、利用弹簧工具画弹簧后，想要修改弹簧参数怎么操作？

没办法修改原来弹簧的参数（有，但很复杂），可以在原图上直接新建弹簧即可，原来的弹簧会自动被覆盖掉。

49、画齿轮也有齿轮模块，方法同画弹簧一样，输入相应的参数即可。

50、建立爆炸图并转为工程图。

在3D模式下，进入装配或者点菜单→装配→爆炸图→新建爆炸图→随便输入一个名称→确定→编辑爆炸图→

选定一个需要移动的零件（固定的那个不动）→选择移动方向→在对话框选择移动→确定→假如需要增加

追踪线，则在爆炸图菜单下选择追踪线→在回到菜单→视图→操作→另存为→输入一个视图名称→按

Ctrl+shift+D ，转到工程图环境→插入视图→选择刚才另存为的视图名称→确定即可。
