本文主要介绍AM5728基于GStreamer的视频采集、编解码、算法处理、显示以及存储案例，其中包含tl-gst-v4l2-vpe-iva-udp案例、tl-gst-mjpeg-dec-edge案例、.tl-gst-rtsp-dec-edge案例与H.264视频流MP4格式转码方法等。

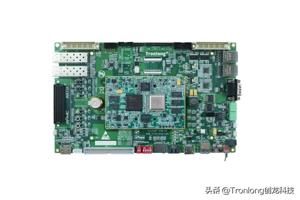

本次案例测试板卡为创龙科技TL5728F-EVM开发板，它是一款基于TI Sitara系列AM5728（双核ARM Cortex-A15 +浮点双核DSP C66x） + Xilinx Artix-7 FPGA处理器设计的高端异构多核评估板。

其中使用到AM5728开发板的ARM端为Cortex-A15_0核心，DSP端为DSP1核心，开发案例位于产品资料“4-软件资料Demo l-video-demos”目录下。开发案例中的bin目录存放可执行程序，src目录存放源码。案例适用的模块如下表：

表 1

案例名称	适用模块
tl-gst-v4l2-vpe-iva-udp	ZH5640-MIC-001（USB CMOS摄像头） TL5158P模块（4路D1视频采集） TL7002P模块（VGA视频采集） TL7601P模块（HD-SDI视频采集） TL7611P模块（HDMI视频采集） TL-VPortP模块（CMOS摄像头）
tl-gst-mjpeg-dec-edge	ZH5640-MIC-001（USB CMOS摄像头）
tl-gst-rtsp-dec-edge	DS-IPC-B12HV2-IA（网络摄像头）

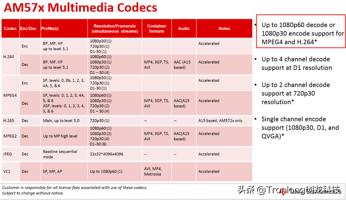

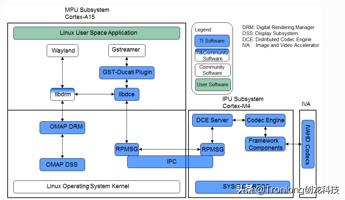

TI AM57x GStreamer视频编解码框架与视频编解码能力如下图所示。

图 1

图 2

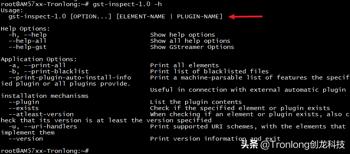

评估板默认已支持GStreamer库，可执行如下命令查看GStreamer库使用说明。

Target# gst-inspect-1.0 -h

图 3

由于案例需调用DSP1核心进行图像编解码处理，并调用IPU2核心用于DCE图像处理框架，因此测试前需注意DSP1与IPU2固件的软链接是否有更改。如曾执行其他程序（例如IPC案例），可能会改变固件的软链接，导致本文的视频开发案例程序无法正常运行。可执行如下命令重新建立软链接：

Target# cd /lib/firmware/

Target# rm dra7-dsp1-fw.xe66

Target# ln -s /lib/firmware/dra7-dsp1-fw.xe66.opencl-monitor /lib/firmware/dra7-dsp1-fw.xe66

Target# rm dra7-ipu2-fw.xem4

Target# ln -s /lib/firmware/dra7-ipu2-fw.xem4.ipumm-fw dra7-ipu2-fw.xem4

Target# sync && reboot

图 4

图 5

本文档使用HDMI显示屏进行演示。系统默认使用LCD显示屏作为显示设备，可在U-Boot命令行执行如下命令更改HDMI显示屏为默认显示设备。

U-Boot> setenv optargs omapdrm.displays=1,0

U-Boot> saveenv

U-Boot> reset

图 6

如需恢复LCD显示屏为默认显示设备，请在U-Boot命令行执行如下命令。

U-Boot> setenv optargs omapdrm.displays=0,1

U-Boot> saveenv

U-Boot> reset

图 7

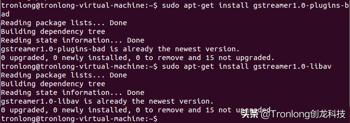

由于部分案例需使用Ubuntu作为接收端进行视频解码和显示，在这过程中使用到h264parse、avdec_h264组件，请执行如下命令进行安装。

Host# sudo apt-get install gstreamer1.0-plugins-bad //安装h264parse

Host# sudo apt-get install gstreamer1.0-libav //安装avdec_h264

图 8

如不安装h264parse、avdec_h264组件，可能在部分案例测试过程中将会提示如下类似错误信息。

图 9

开发参考链接：

AM57x GStreamer开发参考资料：

https://developer./wiki/index.php?title=Gstreamer_pipelines_for_AM572x。

AM57x多媒体与图形开发参考资料：

https://training./sites/default/files/docs/AM57x_Multimedia_Graphics_Slides.pdf。

GStreamer开发文档首页：

https://gstreamer.freedesktop.org/documentation/index.html?gi-language=c。

GStreamer Core Library：

https://gstreamer.freedesktop.org/documentation/gstreamer/gi-index.html?gi-language=c。

GStreamer Application Development Manual：

https://gstreamer.freedesktop.org/documentation/application-development/?gi-language=c。

tl-gst-v4l2-vpe-iva-udp案例

案例说明

本案例使用GStreamer API创建Pipeline，并使用v4l2src、vpe（视频处理引擎）、ducatih264enc（H.264编码器）、tee、udpsink、kmssink（基于KMS/DRM的视频接收器）、filesink等插件链接到Pipeline，实现ARM端从V4L2视频设备节点获取YUV视频流、视频显示、调用IVA-HD进行H.264视频硬件编码、视频保存、通过UDP网络传输视频等功能。

本案例支持display、save、dis-save和udp四种功能模式，具体说明如下。

表 2

功能模式	说明
display	视频采集、显示
save	视频采集后，进行H.264编码并保存
dis-save	视频采集、显示后，进行H.264编码并保存
udp	视频采集后，进行H.264编码并通过UDP网络传输到接收端进行解码与显示

案例测试

Linux系统启动卡制作时，已将开发案例所需的动态设备树dtbo文件拷贝至文件系统的“/lib/firmware/”目录下。

图 10

表 3

动态设备树	适用模块
–	ZH5640-MIC-001（USB CMOS摄像头）
tl5728-evm-vip-tvp5158-overlay.dtbo	TL5158P模块（4路D1视频采集）
tl5728-evm-vip-tvp7002-overlay.dtbo	TL7002P模块（VGA视频采集）
tl5728-vip-gv7601-overlay.dtbo	TL7601P模块（HD-SDI视频采集）
tl5728-evm-vip-adv7611-overlay.dtbo	TL7611P模块（HDMI视频采集）
tl5728-evm-vip-ov5640-overlay.dtbo	TL-VPortP模块（CMOS摄像头）

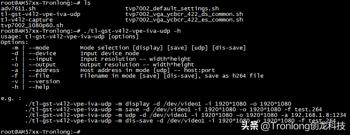

将案例bin目录下所有文件拷贝至评估板文件系统下，执行如下命令查询tl-gst-v4l2-vpe-iva-udp程序参数说明，具体如下表。

Target# ./tl-gst-v4l2-vpe-iva-udp -h

图 11

表 4

参数	解析
-m display	display功能模式
-m save	save功能模式
-m dis-save	dis-save功能模式
-m udp	udp功能模式
-d	视频设备节点
-i	输入视频分辨率
-o	输出显示分辨率
-a	用于udp功能模式下的目标IP地址与端口设置
-f	用于save功能模式下的文件保存路径设置

ZH5640-MIC-001（USB CMOS摄像头）

图 12

请按照上图进行硬件连接，评估板上电进入文件系统，执行如下命令可查看摄像头设备节点为video1。

Target# ls -l /sys/class/video4linux/video*

图 13

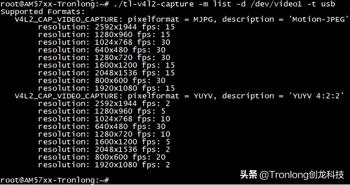

在tl-v4l2-capture文件所在目录下执行如下命令查询摄像头的分辨率、帧率、图像格式等参数。

Target# ./tl-v4l2-capture -m list -d /dev/video1 -t usb

图 14

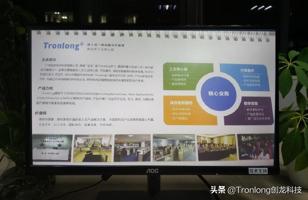

display功能模式测试

执行如下命令采集视频流，并在显示屏中显示。可按“Ctrl + C”可终止程序运行。

Target# /etc/init.d/matrix-gui-2.0 stop //关闭Matrix界面

Target# /etc/init.d/weston stop //关闭Weston窗口系统

Target# ./tl-gst-v4l2-vpe-iva-udp -m display -d /dev/video1 -i 1920*1080 -o 1920*1080

图 15

图 16

save功能模式测试

执行如下命令采集视频流，并将ducatih264enc插件编码生成的H.264视频流保存在当前目录下。

Target# ./tl-gst-v4l2-vpe-iva-udp -m save -d /dev/video1 -i 1920*1080 -o 1920*1080 -f test.264

图 17

由于ducatih264enc插件编码生成的H.264视频流只包含图像数据，但不包含时间戳，因此不能使用常用的视频播放器进行播放。可通过第三方工具FFmpeg将其转码为MP4格式，再使用常用视频播放器进行播放。具体方法请参考本文档H.264视频流MP4格式转码方法章节。

dis-save功能模式测试

执行如下命令采集视频流并在显示屏中显示，同时将ducatih264enc插件编码生成的H.264视频流保存在当前目录下。

Target# /etc/init.d/matrix-gui-2.0 stop //关闭Matrix界面

Target# /etc/init.d/weston stop //关闭Weston窗口系统

Target# ./tl-gst-v4l2-vpe-iva-udp -m dis-save -d /dev/video1 -i 1920*1080 -o 1920*1080 -f test.264

图 18

图 19

udp功能模式测试

使用udp功能模式时，测试方法有如下三种。

表 5

测试设备	发送端	接收端	硬件连接
一块评估板	评估板A	评估板A	使用网线将评估板网口RGMII0 ETH连接到路由器，进行本地网络回环测试
两块评估板	评估板A	评估板B	使用网线将两块评估板网口RGMII0 ETH连接到同一个路由器
评估板+上位机(Ubuntu)	评估板A	上位机(Ubuntu)	使用网线将评估板网口RGMII0 ETH、上位机网口连接到同一个路由器

发送端

请在发送端执行如下命令采集视频，同时进行H.264编码并通过UDP网络将视频流传输到接收端。192.168.0.99为接收端IP地址，8080为端口号，请根据实际情况修改。

Target# ./tl-gst-v4l2-vpe-iva-udp -m udp -d /dev/video1 -i 1920*1080 -o 1920*1080 -a 192.168.0.99:8080

图 20

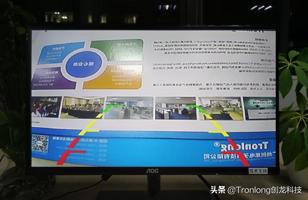

接收端

使用一块评估板或两块评估板时，请在接收端执行如下命令通过UDP网络接收视频流，同时进行解码与显示。显示分辨率可根据实际情况修改，注意端口号需与发送端保持一致。

使用一块评估板方式时，需先运行接收进程，再运行发送进程。可在命令后添加&符号使进程在后台运行，或通过OpenSSH等方式启用第二个命令行终端运行进程。

Target# /etc/init.d/matrix-gui-2.0 stop //关闭Matrix界面

Target# /etc/init.d/weston stop //关闭Weston窗口系统

Target# gst-launch-1.0 -v udpsrc port=8080 ! ’application/x-rtp,media=(string)video,payload=(int)96’ ! rtph264depay ! h264parse ! ducatih264dec ! vpe ! ’video/x-raw,format=(string)NV12, width=1920,height=1080,framerate=30/1’ ! kmssink sync=false

图 21

图 22

使用评估板+上位机(Ubuntu)方式时，请在接收端执行如下命令通过UDP网络接收视频流，同时进行解码与显示。注意端口号需与发送端保持一致。

Host# gst-launch-1.0 -v udpsrc port=8080 ! ’application/x-rtp,media=(string)video,payload=(int)96’ ! rtph264depay ! h264parse ! avdec_h264 ! videoconvert ! ximagesink sync=false
